Fábrica de China la caja de rodamientos altamente competitivo para el husillo de bolas

Fábrica de China ofrece caja de rodamientos para husillo de bolas altamente competitiva. Somos fabricantes directos, garantía de calidad y precio. Ordena ahora.
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • descripción de producto
  • BK / Especificaciones de la serie BF
  • Especificaciones de la Serie FK / FF
  • Especificaciones de la serie EK / EF
  • Sugiere las dimensiones del extremo del eje
  • Perfil de empresa
Visión General

Información Básica.

No. de Modelo.
BK BF
Teniendo modelo en bloque
T
precisión
c7
color
negro
ventaja
mayor rendimiento de costes
Paquete de Transporte
Carton/Wooden Case
Especificación
300*400*450 mm
Marca Comercial
ZCF
Origen
Suzhou, China
Código del HS
848320000
Capacidad de Producción
500000

Descripción de Producto

descripción de producto

descripción de producto

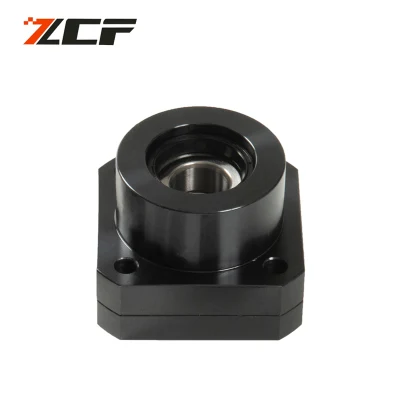

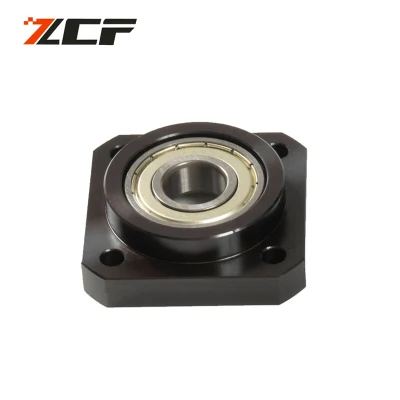

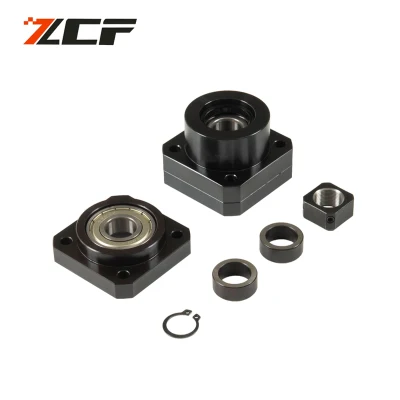

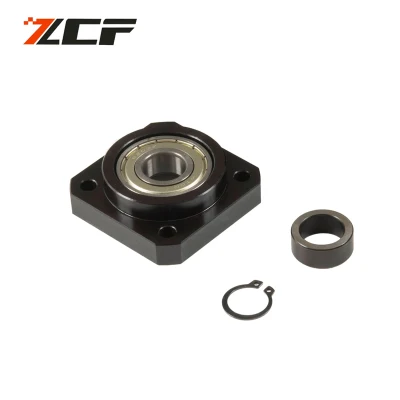

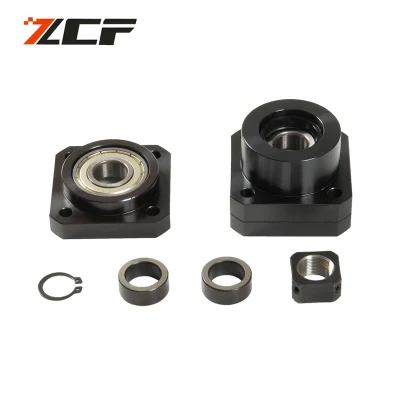

La Unidad de Apoyo de alta precisión para el husillo de bolas :
China Factory High Competitive Bearing Housing for Ball Screw

BK / Especificaciones de la serie BF



China Factory High Competitive Bearing Housing for Ball Screw

                                                                                                                               Unidad: mm

Modelo No D 1 L L1 L2 L3 C1 C2 B H B±0.02 H±0.02 B1 H1 E P D 2 X Y. Z M T
BK10 10 25 5 29.5 5 13 6 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5 M4 16
BK12 12 25 5 29.5 5 13 6 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 5 M4 19
BK15 15 27 6 32 6 15 6 70 48 35 28 40 38 18 54 5.5 6.6 11 1.5 M4 22
BK17 17 35 9 44 7 19 8 86 64 43 39 50 55 28 68 6.6 9 14 6.5 M3 24
BK20 20 35 8 43 8 19 8 88 60 44 34 52 50 22 70 6.6 9 14 8.5 M4 30
BK25 25 42 12 54 9 22 10 106 80 53 48 64 70 33 85 9 11 17 11 M5 35
BK30 30 45 14 61 9 23 11 128 89 64 51 76 78 33 102 11 14 20 13 M6 40
BK35 35 50 14 67 12 26 12 140 96 70 52 88 79 35 114 11 14 20 13 M8 50
BK40 40 61 18 76 15 33 14 160 110 80 60 100 90 37 130 14 18 26 17.5 M8 50


China Factory High Competitive Bearing Housing for Ball Screw
                                                                                                                               Unidad: mm

Modelo No D 1 L B H B±0.02 H±0.02 B1 H1 E P D 2 X Y. Z
BF10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BF12 10 20 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BF15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BF17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BF20 20 26 88 60 44 34 52 50 22 73 6.6 9 14 8.5
BF25 25 30 106 80 53 48 64 70 33 85 9 11 17 11
BF30 30 32 128 89 64 51 76 78 33 102 11 14 20 13
BF35 35 32 140 96 70 52 88 79 35 114 11 14 20 13
BF40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5



Especificaciones de la Serie FK / FF



China Factory High Competitive Bearing Housing for Ball Screw                                                                                                                               Unidad: mm
Modelo No D 1 L H F E La DG6 Un El PCD B L1 T1 L2 T2 X Y. Z M T
FK 5 5 16.5 6 10.5 18.5 20 34 26 26 5.5 3.5 5 3 3.4 6.5 4 M3 11
FK 6 6 20 7 13 22 22 36 28 28 5.5 3.5 6.5 4.5 3.4 6.5 4 M3 12
FK 8 8 23 9 14 26 28 43 35 35 7 4 8 5 3.4 6.5 4 M3 14
FK 10 10 27 10 17 29.5 34 52 42 42 7.5 5 8.5 6 4.5 8 4 M3 16
FK 12 12 27 10 17 29.5 36 54 44 44 7.5 5 8.5 6 4.5 8 4 M4 19
FK 15 15 32 15 17 36 40 63 50 52 10 6 12 8 5.5 9.5 6 M4 22
FK 17 17 45 22 23 47 50 77 62 61 11 9 14 12 6.6 11 10 M4 24
FK 20 20 52 22 30 50 57 85 70 68 8 10 12 14 6.6 11 10 M4 30
FK 25 25 57 27 30 59 63 98 80 79 13 10 20 17 9 15 13 M5 35
FK 30 30 62 30 32 61 75 117 95 93 11 12 17 18 11 17.5 15 M6 40

China Factory High Competitive Bearing Housing for Ball Screw                                                                                                                               Unidad: mm
Modelo No D 1 L H F La DG6 Un El PCD B X Y. Z
FF 06 6 10 6 4 22 36 28 28 3.4 6.5 4
FF 10 8 12 7 5 28 43 35 35 3.4 6.5 4
FF 12 10 15 7 8 34 52 42 42 4.5 8 4
FF 15 15 17 9 8 40 63 50 52 5.5 9.5 5.5
FF 17 17 20 11 9 50 77 62 61 6.6 11 6.5
FF 20 20 20 11 9 57 85 70 68 6.6 11 6.5
FF 52 25 24 14 10 63 98 80 79 9 14 8.5
FF 30 30 27 18 9 75 117 95 93 11 17 11

Especificaciones de la serie EK / EF



China Factory High Competitive Bearing Housing for Ball Screw                                                                                                                               Unidad: mm
Modelo No D 1 L L1 L2 L3 B H B±0.02 H±0.02 B1 H1 P X Y. Z M T
EK05 5 16.5 5.5 18.5 3.5 36 21 18 11 20 8 28 4.5 - - M3 11
EK06 6 20 5.5 22 3.5 42 25 21 13 18 20 30 5.5 9.5 11 M3 12
EK08 8 23 7 26 4 52 32 26 17 25 26 38 6.6 11 12 M3 14
EK10 10 24 6 29.5 6 70 43 35 25 36 24 52 9 - - M3 16
EK12 12 24 6 29.5 6 70 43 35 25 36 24 52 9 - - M4 19
EK15 15 25 6 36 5 80 49 40 30 41 25 60 11 - - M4 22
EK20 20 42 10 50 10 95 58 47.5 30 56 25 75 11 - - M4 30
China Factory High Competitive Bearing Housing for Ball Screw                                                                                                                               Unidad: mm
Modelo No D 1 L B H B±0.02 H±0.02 B1 H1 P X Y. Z
EF06 6 12 42 25 21 13 18 20 30 5.5 9.5 11
EF08 6 14 52 32 26 17 25 26 38 6.6 11 12
EF10 8 20 70 43 35 25 36 24 52 9 - -
EF12 10 20 70 43 35 25 36 24 52 9 - -
EF15 15 20 80 49 40 30 41 25 60 9 - -
EF20 20 26 95 58 47.5 30 56 25 75 11 - -




Sugiere las dimensiones del extremo del eje




China Factory High Competitive Bearing Housing for Ball Screw



                                                                                                                               Unidad: mm
Modelo No. Quter dia.de husillo de bolas Parte del cojinete de diámetro exterior.


 		  Subproceso nominal
Tipo D D B E F M S
BK10 12/14/15 10 8 36 15 M10X1 12
BK12 14/15/16 12 10 36 15 M12X1 12
BK15 18/20 15 12 40 20 M15X1 12
BK17 20/25 17 15 53 23 M17X1 17
BK20 25/28 20 17 53 25 M20X1 15
BK25 32/36 25 20 66 30 M25x1,5 20
BK30 36/45 30 25 73 38 M30x1.5 25
BK35 45 35 30 82 45 M35x1,5 26
BK40 50 40 35 94 50 M40x1,5 30

China Factory High Competitive Bearing Housing for Ball Screw

                                                                                                                               Unidad: mm
Modelo No. Quter dia.de husillo de bolas Parte del cojinete de diámetro exterior. Longitud de la pieza del cojinete La ranura del anillo de seguridad
Tipo:BF D Un E B F G
BF10 12/14/15 8 10 7.6 7.9 0.9
BF12 14/15/16 10 11 9.6 9.15 1.15
BF15 18/20 15 13 14.3 10.15 1.15
BF17 20/25 17 16 16.2 13,15 1.15
BF20 25/28/30 20 19(16). 19 15,35(13,35) 1.35
BF25 30/32/36 25 20 23.9 16,35 1.35
BF30 36/40 30 21 28.6 17,75 1.75
BF35 40/45 35 22 33 18,75 1.75
BF40 50 40 23 38 19.95 1.95

Perfil de empresa

Jiangsu ZCF Tecnología de precisión Co.,Ltd.

Es un profesional fabricante de la   guía lineal, el  módulo lineal y husillo de bolas, etc. está ubicada en la ciudad de Suzhou,Jiangsu,China.La base de producción abarca 33333 metros cuadrados y tiene un área de construcción de 16000 metros cuadrados en la actualidad, con más de 10 años de esfuerzo de todo nuestro equipo. y también la confianza y respeto el apoyo de nuestros clientes. Somos muy afortunados de ser una marca famosa en China, que hacen que la norma internacional productos.Nuestro objetivo es  servir a los clientes en el mundo ampliamente.
